smt貼片工藝要求標準有哪些規范?

時間:2023-11-08 來源:百千成 點擊:2019次

smt貼片工藝要求標準有哪些規范


SMT貼片工藝要求標準是SMT生產中非常重要的一環,它涉及到印刷、貼裝元器件、焊接和裝配等環節,下面通過幾個方面介紹smt貼片工藝要求標準有哪些規范。



一、smt貼片工藝印刷環節

1.SMT貼片錫膏的選擇:優先推薦使用焊料粉末顆粒直徑為45μm75μm20μm45μm的錫膏,金屬含量一般在85%92%之間,工作壽命需要在4小時以上,并且需要在4℃~10℃的溫度下冷藏,存儲期限一般為36個月。

2.SMT貼片模板制作:模板制作需要符合PCB板的設計要求,并且要進行清洗和保養,以保證印刷質量。

3.SMT貼片印刷參數設置:根據不同的電路板和錫膏類型,設置合適的印刷參數,包括刮刀壓力、速度、脫模速度、印刷間隙等。

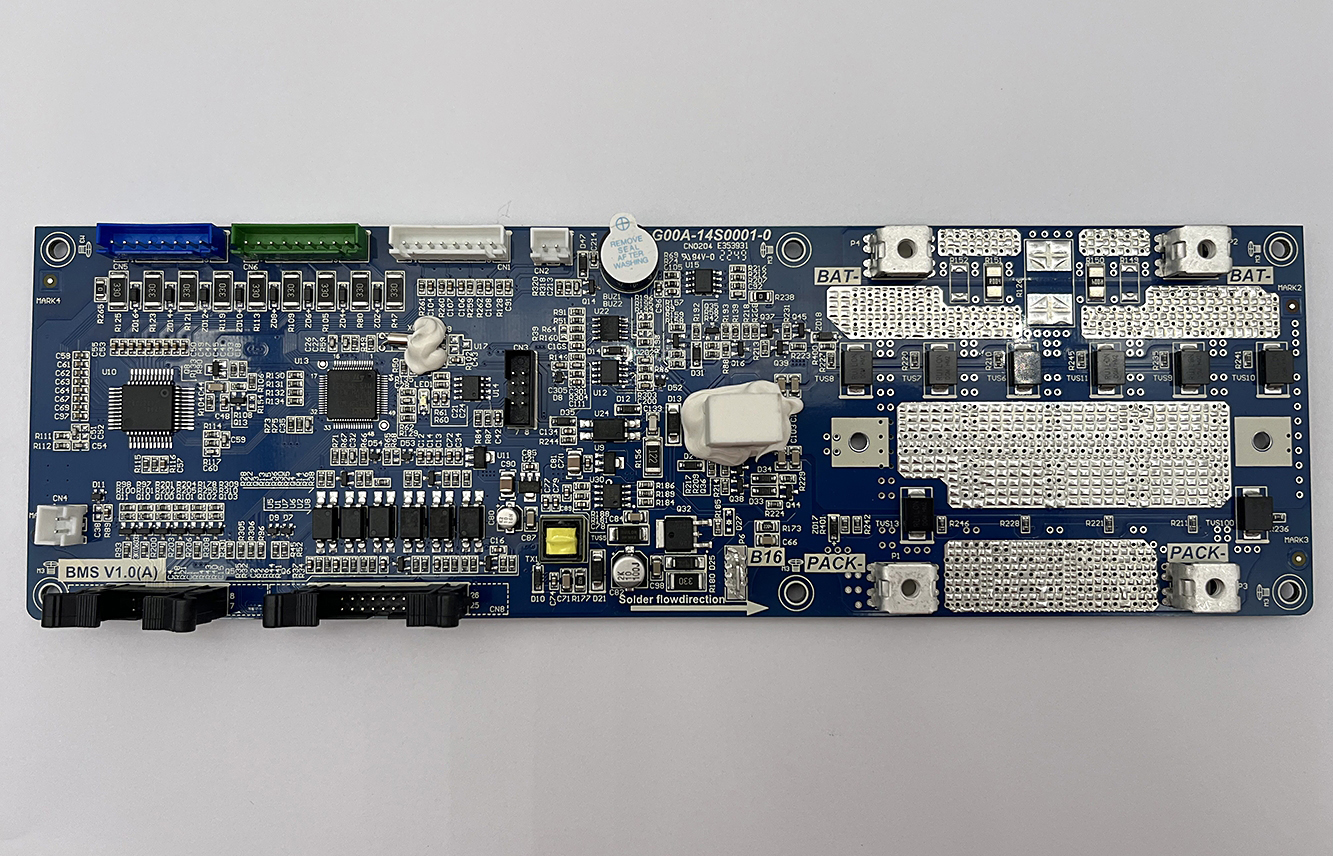

smt貼片工藝要求標準有哪些規范圖1

二、smt貼片工藝貼裝元器件

1.元件選擇:各裝配位號元器件的SMT貼片類型、型號、標稱值和極性等特征標記要符合產品的裝配圖和明細表要求。

2.貼裝精度:貼裝好的SMT貼片元器件要保持無損,焊端或引腳不小于1/2厚度要侵入錫膏。對于一般元器件貼片時的錫膏擠出量(長度)應小于0.2mm,對于窄間距元器件貼片時的錫膏擠出量應小于0.1mm。

3.貼裝位置:SMT貼片元器件的端頭或引腳與焊盤圖形要對齊,允許有一定的偏差。


三、smt貼片工藝焊接環節

1. SMT貼片溫度控制:焊接溫度需要控制在適當的范圍內,過高過低都會影響焊接質量。

2. SMT貼片焊接時間:焊接時間需要根據不同電路板和元件類型進行調整,過長過短都會影響焊接質量。

3. SMT貼片焊接參數設置:根據不同的電路板和元件類型,設置合適的焊接參數,包括焊接速度、熱風流量、冷卻速度等。


四、smt貼片工藝裝配環節

1.組件安裝:SMT貼片組件安裝需要按照產品裝配圖和明細表的要求進行,確保每個部件的位置和方向正確。

2.連接方式:連接方式需要根據產品的要求進行選擇,包括焊接、插接、螺絲固定等方式。

3.測試驗收:smt裝配完成后需要進行測試驗收,確保SMT貼片產品的質量符合要求。

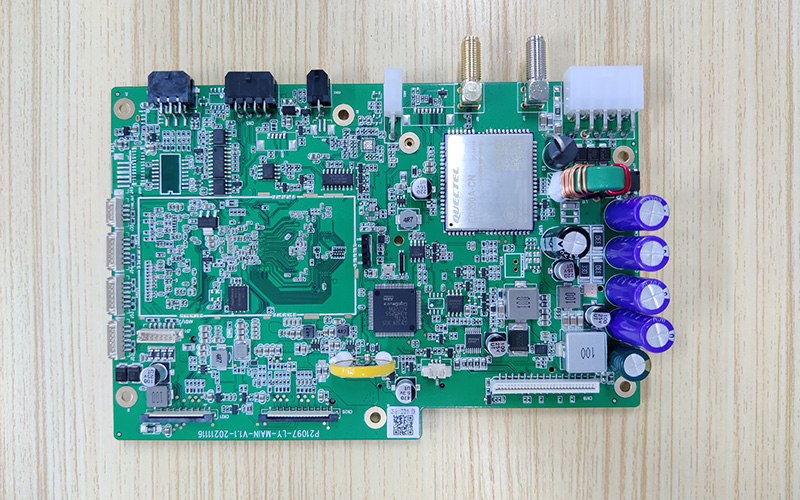

smt貼片工藝要求標準有哪些規范圖2

五、smt貼片工藝設備參數設置

1.SMT貼片機參數設置:根據不同類型和尺寸的電路板,其支持的尺寸范圍也有所不同。一般來說,貼片機需要能夠處理最小尺寸為5mm×5mmPCB板和最大尺寸為330mm×450mmPCB板。此外,還需要根據不同元件的大小和間距設置合適的吸嘴大小和貼片速度等參數。


2.回流焊爐參數設置:SMT貼片回流焊爐需要能夠控制溫度、時間和氣流等因素,以確保焊接質量。一般來說,回流焊爐需要能夠控制最高溫度為260℃,加熱時間為30秒至90秒,冷卻時間為30秒至180秒。此外,還需要根據不同電路板和元件類型設置合適的溫度曲線和氣流速度等參數。


六、smt貼片工藝操作規范

1.安全操作:在操作過程中需要注意安全,避免發生意外事故。例如,在操作回流焊爐時需要戴手套和防護眼鏡等防護用品。

2.質量控制:SMT貼片在生產過程中需要進行質量控制,包括檢查元件是否正確安裝、是否有漏焊等問題。如果發現問題需要及時糾正并記錄。

3.環境保護:SMT在生產過程中需要注意環境保護,避免對環境造成污染。例如,在操作回流焊爐時需要使用環保型助焊劑等材料。

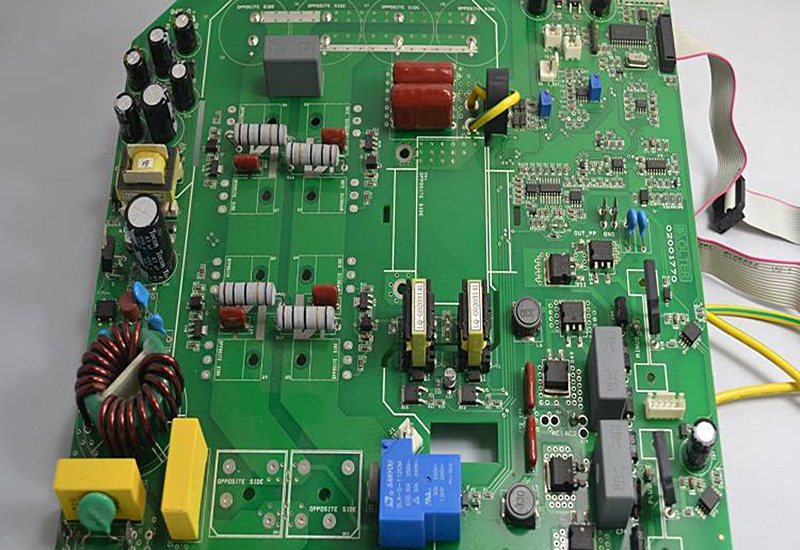

smt貼片工藝要求標準有哪些規范圖三

總之,smt貼片工藝要求標準有哪些規范?要綜合考慮各個環節的技術細節和操作規范,以確保生產質量和效率。只有嚴格遵守這些規范才能保證SMT生產的順利進行和產品質量的穩定提高。
