smt貼片加工電路板的焊接質量檢測工藝要求

SMT貼片加工電路板具有體積小、重量輕、可靠性高等優點，但同時也對焊接質量提出了更高的要求。焊接質量的好壞直接影響到電路板的性能和使用壽命，因此，對SMT貼片加工電路板的焊接質量進行檢測是非常必要的。因此將對SMT貼片加工電路板的焊接質量檢測工藝要求進行詳細的闡述。

一、焊接質量檢測的目的

焊接質量檢測的主要目的是確保電路板上的元器件與基板之間的連接牢固、可靠，以及電氣性能良好。通過對焊接質量的檢測，可以發現并排除生產過程中的缺陷，提高產品的合格率，降低生產成本，提高企業的競爭力。

二、焊接質量檢測的內容

SMT貼片加工電路板的焊接質量檢測主要包括以下幾個方面：

1. 焊點外觀檢查：檢查焊點的外觀是否光滑、圓潤，無虛焊、橋接、拉尖等現象。

2. 焊點尺寸檢查：檢查焊點的直徑、長度、高度等尺寸是否符合設計要求。

3. 焊點拉力測試：通過拉力測試，檢查焊點的抗拉強度是否達到設計要求。

4. 焊點電阻測試：通過電阻測試，檢查焊點的導電性能是否良好。

5. 焊點熱循環測試：通過熱循環測試，檢查焊點的耐熱性能和耐振性能。

6. 焊點金相分析：通過金相分析，檢查焊點的組織結構和成分是否符合設計要求。

三、焊接質量檢測的方法

SMT貼片加工電路板的焊接質量檢測主要采用以下幾種方法：

1. 目視檢查法：通過肉眼觀察焊點的外觀，判斷焊點的質量。這種方法簡單、快速，但受操作人員經驗和技能的影響較大。

2. 顯微鏡檢查法：通過顯微鏡觀察焊點的微觀結構，判斷焊點的質量。這種方法可以觀察到焊點的細微缺陷，但需要專業的操作人員和設備。

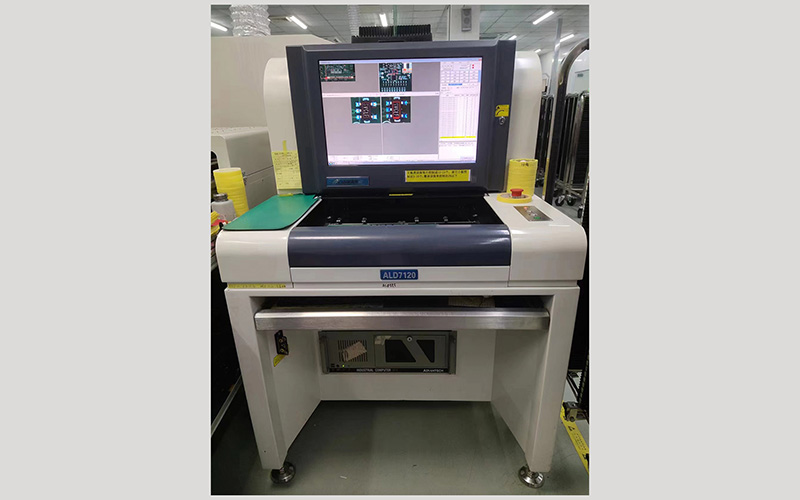

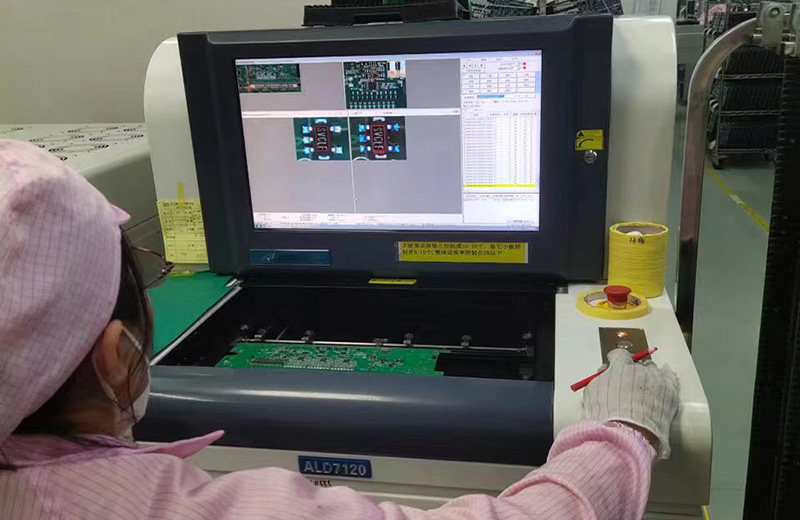

3. 自動光學檢測法：通過自動光學檢測設備對焊點進行掃描，自動識別焊點的質量。這種方法檢測速度快、準確性高，但設備成本較高。

4. X射線檢測法：通過X射線透射焊點，獲取焊點的二維或三維圖像，判斷焊點的質量。這種方法可以檢測到焊點的深層缺陷，但設備成本較高，且對操作人員的技能要求較高。

5. 紅外熱像儀檢測法：通過紅外熱像儀測量焊點的溫度分布，判斷焊點的質量。這種方法可以檢測到焊點的熱應力和熱疲勞問題，但設備成本較高。

四、焊接質量檢測工藝要求

為了保證SMT貼片加工電路板的焊接質量，需要遵循以下工藝要求：

1. 制定合理的焊接質量檢測標準：根據產品的設計要求和應用領域，制定合理的焊接質量檢測標準，為焊接質量檢測提供依據。

2. 選擇合適的焊接質量檢測方法：根據產品的特點和檢測要求，選擇合適的焊接質量檢測方法，確保檢測結果的準確性和可靠性。

3. 建立完善的焊接質量檢測流程：建立完善的焊接質量檢測流程，包括樣品的取樣、檢測、記錄、分析等環節，確保檢測結果的完整性和可追溯性。

4. 加強焊接質量檢測設備的維護和管理：定期對焊接質量檢測設備進行維護和校準，確保設備的正常運行和檢測結果的準確性。

5. 提高操作人員的焊接質量檢測技能：加強對操作人員的培訓和考核，提高其焊接質量檢測技能和水平，確保檢測結果的準確性和可靠性。

五、焊接質量檢測的優化措施

為了進一步提高SMT貼片加工電路板的焊接質量，可以采取以下優化措施：

1. 優化焊接工藝參數：通過對焊接工藝參數的優化，如預熱溫度、焊接時間、焊接壓力等，提高焊點的質量和可靠性。

2. 優化元器件的選擇和布局：選擇性能穩定、可靠性高的元器件，合理布局元器件的位置，減少焊接過程中的干擾和影響。

3. 優化焊接設備的使用和維護：合理使用和維護焊接設備，確保設備的正常運行和焊接質量的穩定性。

4. 優化焊接環境的管理：加強對焊接環境的管理，如溫度、濕度、清潔度等，減少環境因素對焊接質量的影響。

5. 優化焊接質量檢測方法和技術：不斷研究和開發新的焊接質量檢測方法和技術，提高檢測的準確性和可靠性。

SMT貼片加工電路板的焊接質量檢測是保證產品質量的重要環節。通過對焊接質量檢測工藝要求的詳細闡述，可以為SMT貼片加工電路板的生產和應用提供有益的參考和借鑒。在實際生產過程中，企業應根據自身的實際情況，制定合理的焊接質量檢測工藝要求，不斷提高焊接質量，提高產品的合格率，降低生產成本，提高企業的競爭力。
